無噪音變速撥叉的創新設計及其進展

　　項錫勝

　　(溫州天和汽車部件有限公司)

　　前言：

　　汽車、拖拉機變速撥叉是變速箱的重要構件之一，工作時如同撥叉軸為支點的懸臂梁，承受著間歇式彎曲疲勞載荷，其形狀復雜，厚薄相差懸殊，加工精度高。即要保證撥叉的綜合機械性能，又必須滿足叉部耐磨的目的。目前國內生產撥叉大多數都是通過模鍛、鑄造成型后經正火或調質處理提高綜合機械性能。再經碳氮共滲淬火、滲碳淬火或高頻淬火來提高叉部與齒輪接觸面的硬度，從而達到耐磨的目的。而任何淬火都會因內部組織變化，比容增大，熱應力和組織應力疊加，不可避免地引起變形，甚至裂紋，這就是加工撥叉的最大技術難點，

　　如何解決這一技術難題。我們進行了以下技術創新設計。

　　1、最大限度地利用材料的性能;

　　2、最大限度地簡化加工工藝;

　　3、創新地使用尼龍夾片。

　　產品主要技術指標：

　　(1)材料：45-GB/T699-1999鍛造余熱熱處理狀態使用

　　(2)隨整機通過耐久性和實用性試驗：≥5000小時

　　試驗技術方案

　　第一階段：采用單片增強尼龍粘貼法。

　　我們采用增強尼龍片粘貼的撥叉用于金杯、馬自達汽車，使我們對撥叉的使用有一個新的認識，當時我們?cè)囉昧藝鴥?nèi)外多家提供的粘結劑和不同的粘結法進行比較。

　　對增強尼龍粘貼采用正交試驗，我們選取了四因素三水平的正交表，制定試驗方案：對試驗結果通過數理統計分析：得知洛泰膠粘結強度高。國內多家膠的粘結性能都遠不如洛泰膠。但美中不足是凡因粘貼不平整需返工時，重新退出粘貼非常困難。且洛泰膠價格昂貴并不斷漲價。當時為保證粘結強度，我們只好選取洛泰膠。

　　第二階段：兩尼龍片連成一體，兩夾片內側制成凸銷鑲嵌法。

　　從那時起我們就一直考慮要使尼龍片和撥叉平面貼合在一起，除使用粘膠外，還有其它辦法可循嗎?如果用兩塊尼龍，兩面分開鑲嵌就好了。

　　考慮到撥叉工作時只有一面與齒輪接觸，另一面處于自由狀態，尼龍片有可能脫落，根據撥叉使用時的活動空間，叉頭前面有足夠的位置，這樣就把單片尼龍做成兩片連在一起的尼龍夾片，尼龍夾片內側制有兩個小凸臺，插入撥叉內孔中。保持一定的緊度，試驗證明這種夾片結構對解決尼龍片單面脫落非常有效。而且如果一面磨損，可以換面使用，拆裝非常方便。這一大膽設想經多次試驗后取得了明顯的效果。

　　第三階段：對于小平面撥叉采用開槽鑲嵌法。

　　國外要求我們提供多種無噪音的高性能新型撥叉。北京齒輪總廠提出和我們

　　一同開發、研制、生產。我們考慮到本國資源，我國金屬鉬稀少，離子噴鉬撥叉噪音小、耐磨等性能好，但價格昂貴。于是我們協商開發增強尼龍鑲嵌的撥叉。由于我們歷經過一些試驗，有一定的經驗與教訓。小平面撥叉叉口面積小，為保證其強度，我們?cè)谠袚懿婷鞯幕A(chǔ)上，對原有撥叉口加以改進見圖 ：

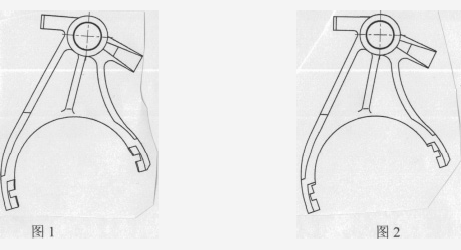

　　改進前叉口形狀見圖1與改進后叉口形狀見圖2，

　　設計試驗鑲嵌牢靠的零件槽口尺寸大小(槽寬×槽深)和尼龍片鑲角尺寸大小相匹配。其零件開槽形狀和開槽尺寸。需經現場加工試制，為避免尖角處有應力，需要設計合理的倒角。既要保證尼龍片鑲嵌方便易行，又要確保撥叉頭的強度。 為縮短試驗時間我們根據影響撥叉頭的幾個因素作正交試驗。為此我們按照L9(34)作如下試驗：

　　             因素水平表

　　試驗方案及結果分析表鑲嵌增強尼龍夾片

　　從試驗結果分析表中可以看出

　　因子A以A2(垂直叉口銑槽面得分最高)稱A2因子為A的優水平

　　同理因子B的優水平是B1(零件開槽尺寸為5×3.3)

　　因子C和D的優水平是C3(5.2×3.9)和D3(2×0.5)

　　很容易想到：如果把這四個因子的優水平結合起來就能得到一個較好的水平組合A2B1C3D3。

　　選各因子的最佳值組成較優方案現對試驗結果經過實踐考驗后取A2B1C3D3.

　　A零件形狀：取第2水平垂直叉口銑槽面

　　B零件開槽尺寸：取第1水平5×3.3

　　C尼龍片配合尺寸：取第3水平5.2×3.9

　　D零件倒角：取第3水平2×0.5

　　必須說明的是利用鍛造余熱正火或調質應該掌握以下幾條：

　　① 在保證鍛造成型的前提下，選擇鋼的鍛造溫度不宜過高;

　　② 鍛造形變量應根據鋼的沖擊性能要求確定，常用鋼材最佳形變量范圍在25%~40%;

　　③ 鍛后停留時間、高溫形變后停留時間碳素結構鋼不大于60S;

　　④ 鍛后余熱正火或淬火溫度為鋼的相變臨界點Ar3及Arcm以上或Arcm~Ar1之間的某一個溫度。

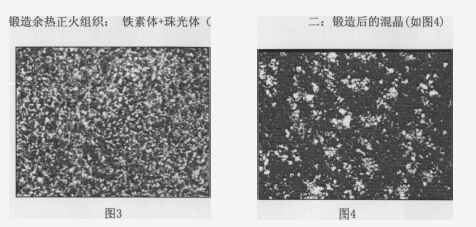

　　通過恰當?shù)挠酂嵴鸸に?可使45或40Cr等鋼鍛后直接獲得均勻的鐵素體加珠光鐵,使其組織更細,晶粒得到細化(5~8級)見圖3和圖4,因此,壽命提高一倍以上。

　　結語

　　近年來，無噪音變速撥叉的研究與試制逐漸得到重視，但其應用普及率與國外差距仍然較大。對變速撥叉鑲嵌增強尼龍片，可以獲取低成本、高性能、低能耗等綜合效益。由于這種撥叉使用時噪音小，安全耐用，目前強力膠粘接的撥叉國內已在金杯、馬自達轎車得到廣泛應用，帶凸銷尼龍片嵌入的撥叉美國約翰·迪爾公司已用于拖拉機上。 我公司多年研發成功各種規格汽車、拖拉機變速撥叉，已成為溫州天和公司的核心技術， 幾家主要客戶通過對產品裝機考核試驗或試用，給予了較高的評價。如美國約翰·迪爾公司將我公司的鑲嵌增強尼龍片撥叉，在拖拉機上進行組裝適用性試驗和等效5000H的適用性試驗， 試驗全過程運轉正常。試驗后經分解檢查，所有零件無裂紋、變形和磨損。因此， 準備進一步推廣使用。
