1 簡述
低速重載齒輪箱軸承一般承受較大的負荷和扭矩,在其運行過程中經常會出現局部點蝕、剝落以及滾子破碎等嚴重故障,一般此類齒輪箱通常用在一些大型的關鍵設備上,一旦發生故障,維修起來不但要花費大量的時間和費用,還會嚴重影響生產,本文案例所診斷的糧油大豆壓榨廠脫溶機(DT)減速機維修通常需要 7-10 天的時間。通過振動監測手段,能很好地掌握齒輪箱的運行健康狀態 ,合理安排檢修時間,避免重大停車事故,獲得較好的經濟效益。
2 低速重載齒輪箱軸承損壞特征
低速重載齒輪箱軸承的使用除了受軸承質量、安裝水平等影響外,通常還受設備帶重載頻繁啟動、潤滑油污染、高振動等因素的影響。軸承疲勞、腐蝕、壓痕和膠合等隨著故障發展,通常會演變成磨損故障。
3 低速重載齒輪箱軸承振動分析方法及故障診斷
低速重載齒輪箱通常齒輪級數多、軸承多,運行過程中可能會產生各級齒輪嚙合頻率、各軸承故障特征頻率、各轉軸的轉動頻率等等,頻率成分較復雜,而在這些頻率中,高速軸齒輪缺陷嚙合產生的沖擊能量通常較大,產生的幅值較大的振動;而低速軸軸承、齒輪缺陷產生的沖擊能量往往較小,產生幅值較小的振動,這就往往容易被忽視而造成漏判。
通過對振動頻譜和波形的分析,可以很好地找出故障源所在。對振動趨勢的監測,能較好的掌握故障的惡化情況。
3.1 測點位置的選擇
低速重載齒輪箱的測點位置的選擇,最好能布置在承載區,以獲得最強的齒嚙合和軸承狀態信號。
3.2 測量參數的選擇
測量參數的選擇對故障的發現尤為重要。本文所采用的是振動速度通頻振動和加速度長時間波形相結合。
對滾動軸承監測,我們可以用長時間波形監測異常沖擊;重點用振動速度來監測低速重載軸承損壞的中后期階段,當速度譜中出現了軸承故障特征頻率成分并伴隨邊帶時,軸承狀態已經非常糟糕。
針對滾動軸承,速度譜最大頻率范圍我們可以參考10*BPFI, 但不管選擇什么樣的頻率范圍,分辨率一定要足夠大。
長時間波形持續的時間至少取測點所在轉軸轉動10 轉所用的時間,當然持續時間越長越好,但數據量會比較大。
4 低速重載齒輪箱軸承故障診斷實例
4.1 某糧油大豆壓榨廠脫溶機(DT)減速機軸承故障診斷
脫溶機(DT)是大豆壓榨廠的關鍵設備,該設備能否正常運行,直接關系到全廠生產的持續進行。
2013 年 12 月 26 日對該臺設備包括電機和減速機進行了第一次振動檢測,經過分析,存在的問題除了聯軸器對中不良外,其他正常。
2014 年 5 月 15 日進行第二次振動檢測,檢測發現,齒輪箱的狀態與上次檢測時相比發生了明顯的變化,經分析,得到的結論是齒輪箱 GB 2S 軸上部軸承和 GB 3S 軸上部軸承出現了明顯故障,軸承內圈出現嚴重磨損現象,需計劃安排更換軸承。
在加強監測下,監控運行到 2014 年 6 月 28 日按計劃返廠檢修,解體發現 GB 2S 軸上部軸承內圈磨損嚴重,GB 3S 軸上部軸承內圈磨損嚴重,內圈在軸向上有一道整齊的斷裂裂痕,驗證了診斷的準確性。
4.2 分析診斷過程
4.2.1 設備技術參數表
設備技術參數表如表1所示,齒輪箱結構三維圖如圖1所示。
表1 設備技術參數表

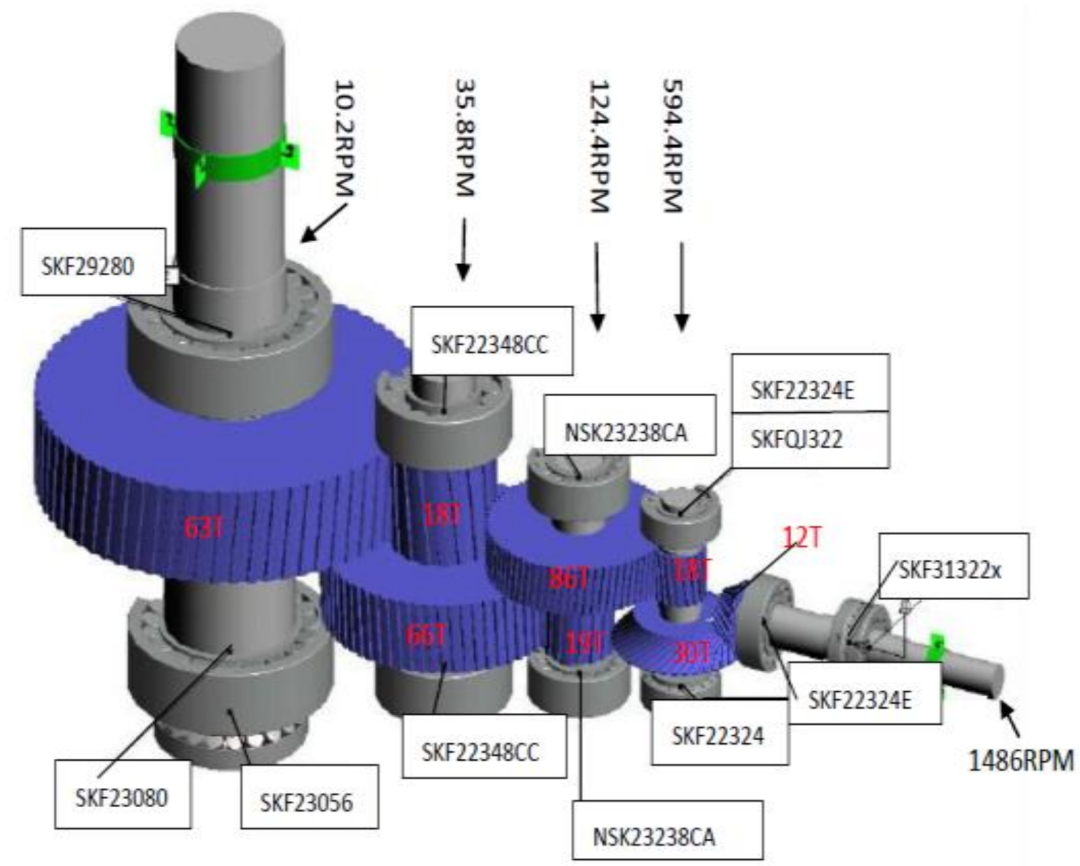

圖1 齒輪箱三維結構圖
4.2.2 振動數據分析
2014 年 5 月 15 日振動檢測時發現,減速機各測點頻譜中均出現 22.45Hz 多諧頻振動成分,并伴隨 2.09Hz 邊頻帶束,經過計算,22.45Hz 與 GB 2S 軸的支承軸承 NSK 23238CA 在轉速 124.4rpm 時內圈故障特征頻率相符合,在軸承內圈故障特征頻率兩邊出現其所在轉軸(GB 2S)轉頻 2.088Hz 的邊帶束(見圖 2),長時間波形圖中有明顯的轉頻沖擊信號(見圖 3)。綜上,說明該軸承內圈損壞已經比較嚴重,出現了明顯磨損。

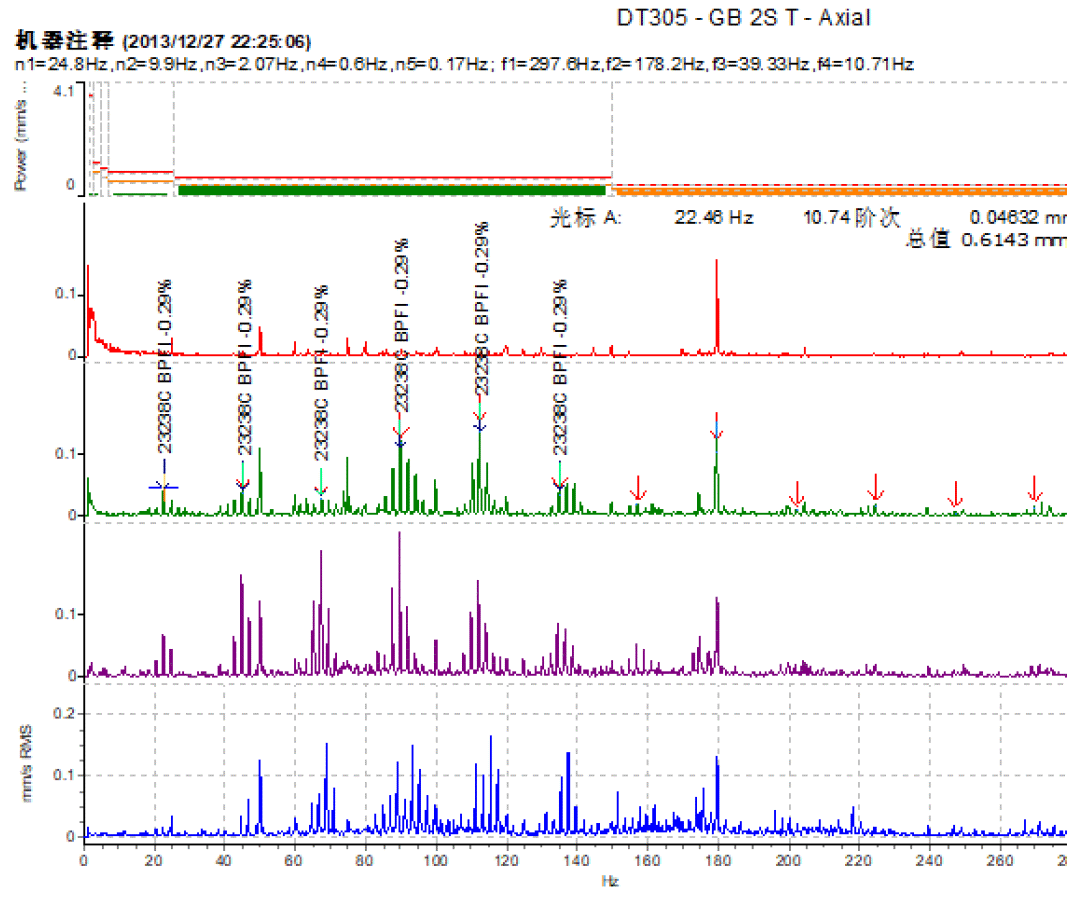

圖2 GB-2S測點處振動數據頻譜圖

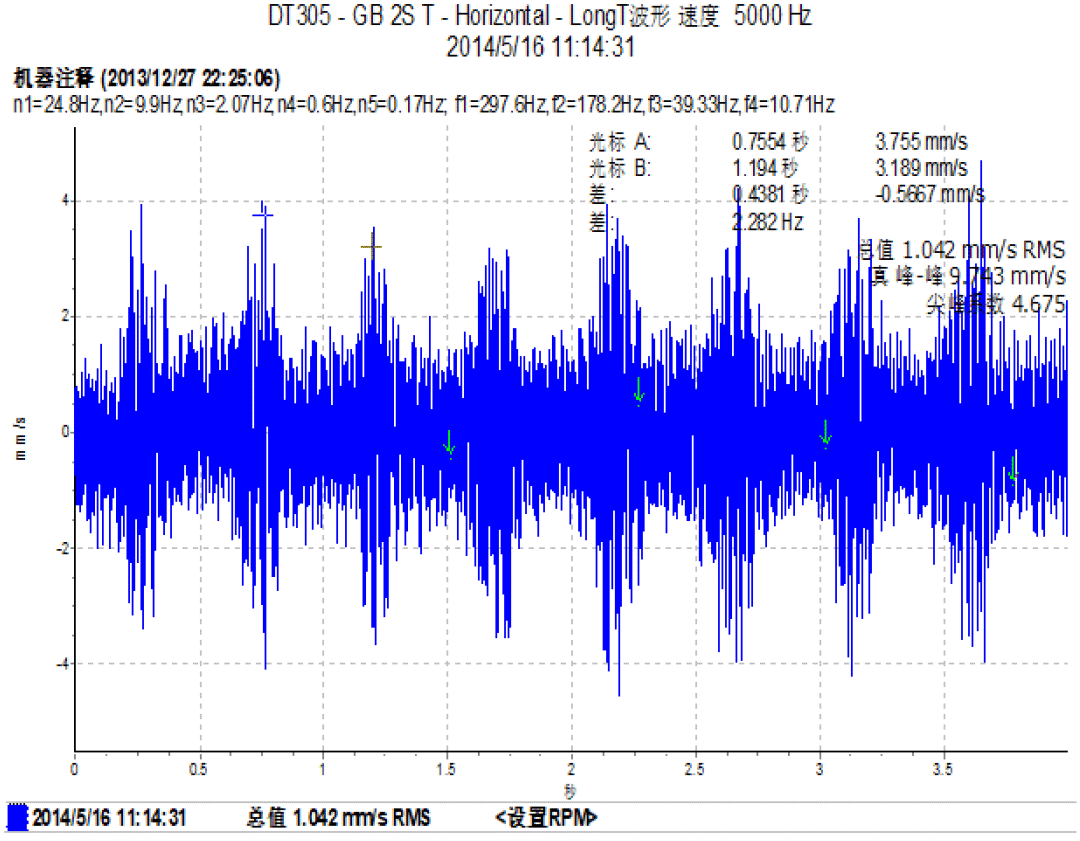

圖3 GB-2S測點處振動數據時域圖
除了上述發現之外,在 GB 3S 軸上同時也檢測到 5.588Hz 及其多倍諧頻的振動成分, 經過計算,此頻率與 GB 3S 軸的支承軸承 SKF22348CC 在轉速 36rpm 時內圈故障特征頻率相匹配,信號非常弱,如果分析時不小心可能會忽略掉。經過頻譜細化放大后可以清楚軸承故障特征頻率成分,并伴隨有 GB 3S 軸轉頻 0.6Hz 的邊頻帶束(見圖 4),雖然信號很弱,考慮到該軸承所在處的轉速較低,結合以往的經驗,可以肯定該軸承內圈同樣出現了嚴重的故障。

圖4 GB-3S測點處振動數據頻譜圖
4.2.3 停機檢修解體檢查
由于生產不允許停機,對齒輪箱進行監控運行,通過振動趨勢的監測發現,GB 2S T 和 GB 3S T 軸承測點振動值在不斷抬升(見圖 5 和圖 6),說明軸承狀態在不斷惡化,在做好檢修的充分準備工作后于 2014 年 6 月 28 日按計劃停機檢修。

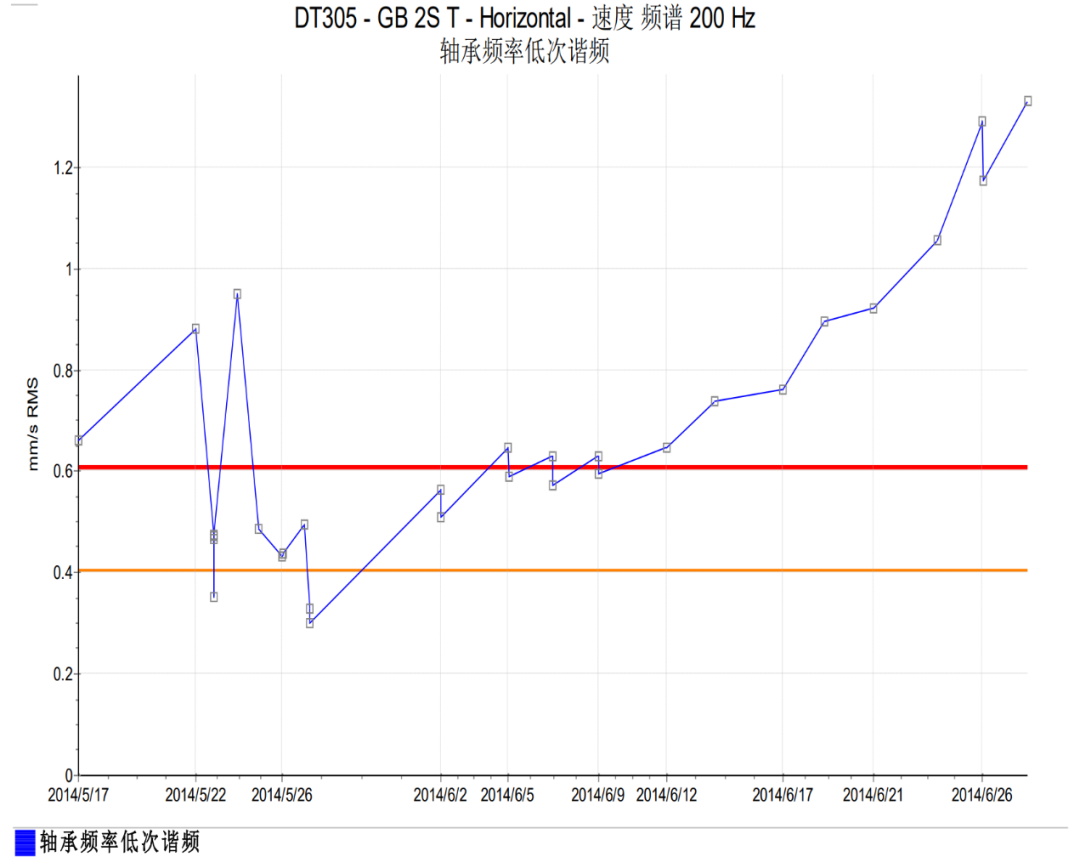

圖5 GB-2S處振動信號RMS值變化趨勢

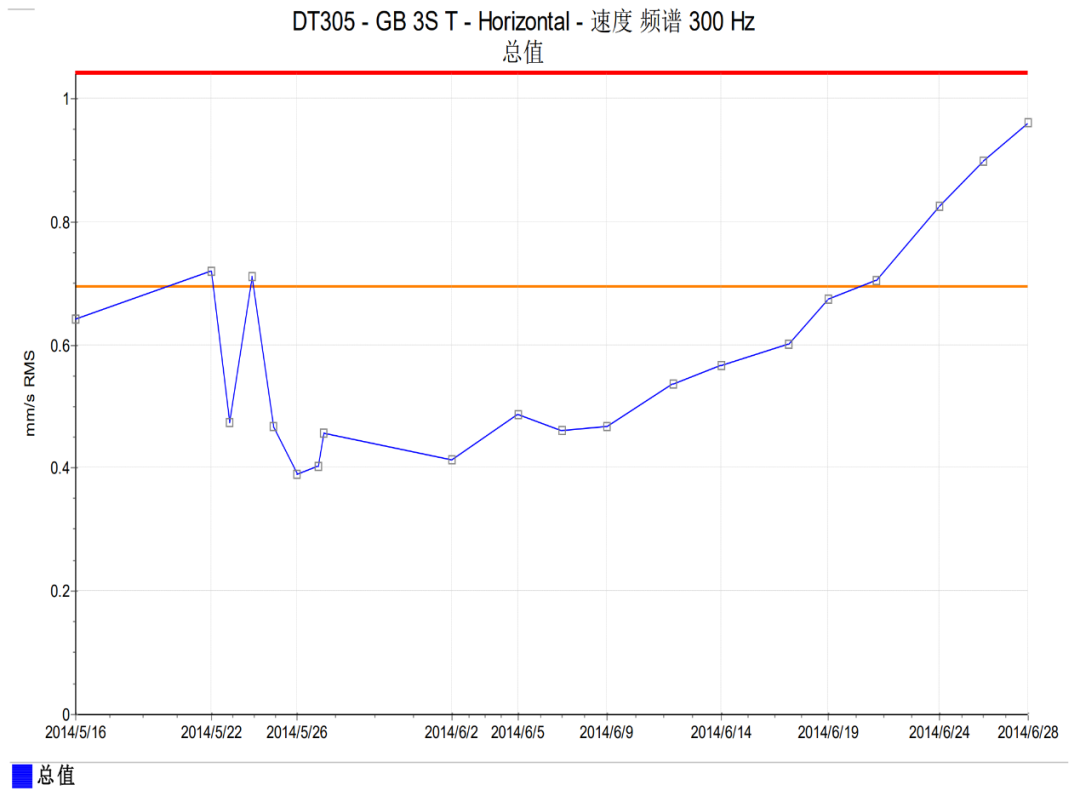

圖6 GB-3S處振動信號RMS值變化趨勢
停機后減速機返廠檢修,解體檢查發現,GB-2S上部和 GB-3S上部軸承內圈均損壞嚴重, 見圖 7 和圖 8。

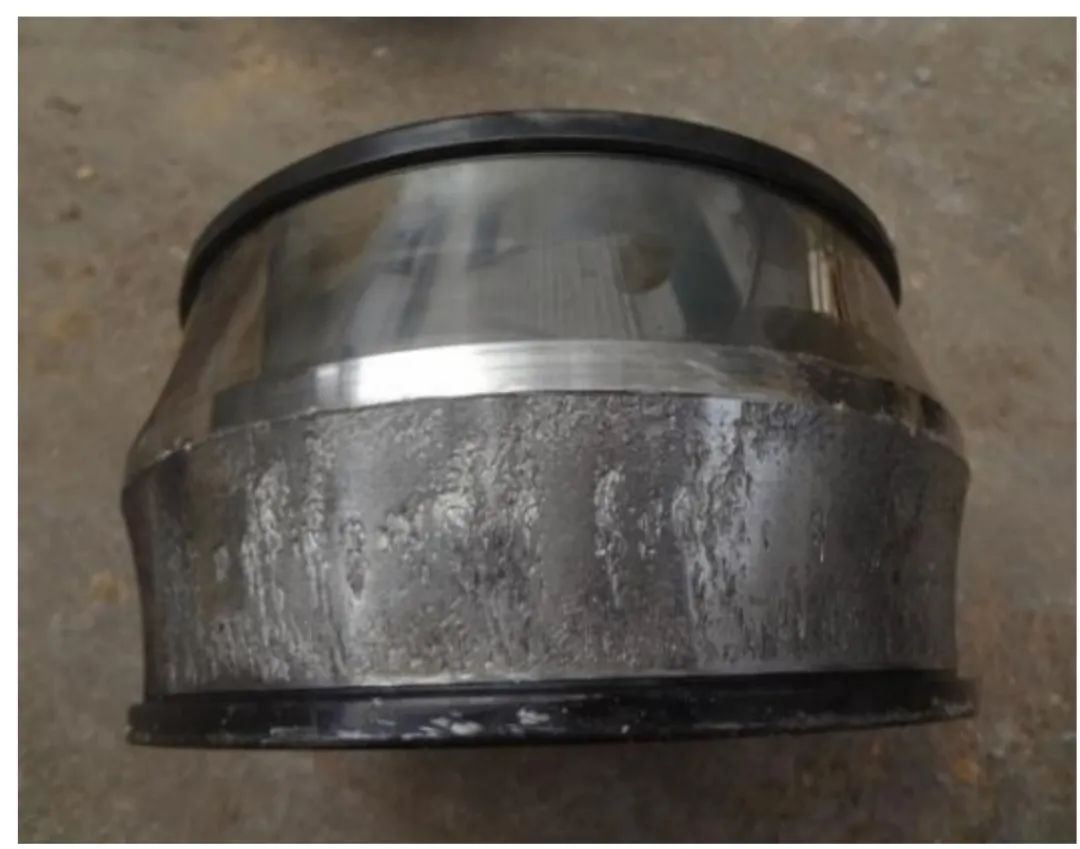

圖7 GB-2S處軸承內圈磨損

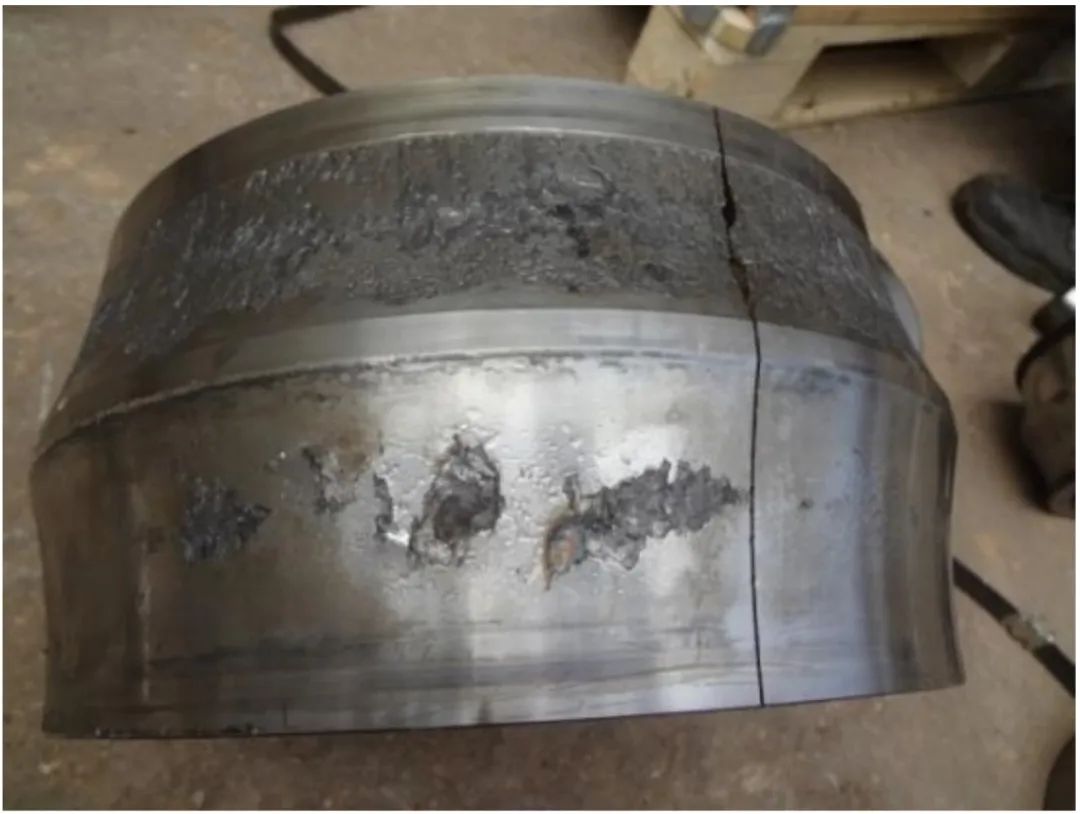

圖8 GB-3S處軸承內圈磨損
由于該客戶對此項工作的高度關注以及密切配合,使得我們能準確掌握設備的運行健康狀況,給出合理檢修時間建議,避免突發意外停車事故的發生,又不影響生產,獲得了較好的經濟效益。

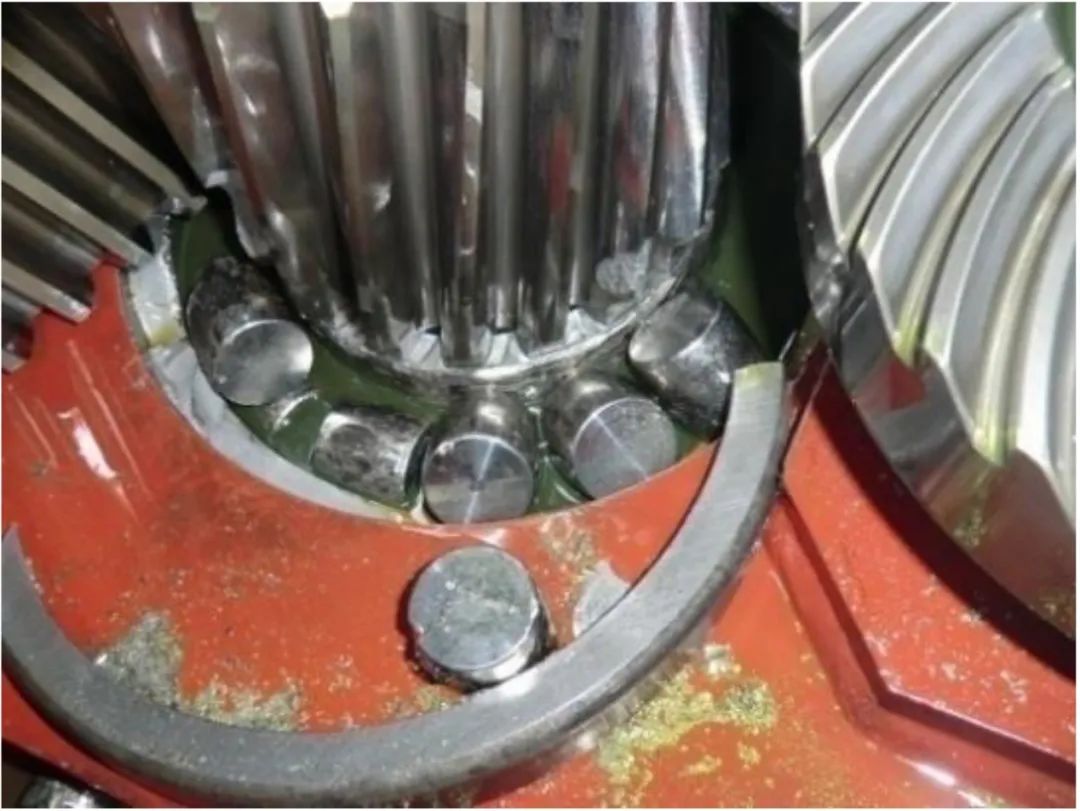

下面介紹另一大豆壓榨廠的脫溶機(DT)減速機軸承故障案例,2013年7月份我們檢測時發現了 GB-2S 軸軸承(SKF22328CC)出現了內圈故障特征頻率成分,并伴隨 GB 2S 軸轉頻的邊頻帶(見圖 9),建議停機檢查,但由于一直沒有采取行動,也沒有采取任何加強監測的手段,到 9 月份由于軸承嚴重?fù)p壞導致齒輪嚴重?fù)p傷的二次破壞停車事故(見圖 10),對生產造成了嚴重的影響,對檢修工作非常被動,造成了不小的經濟損失。

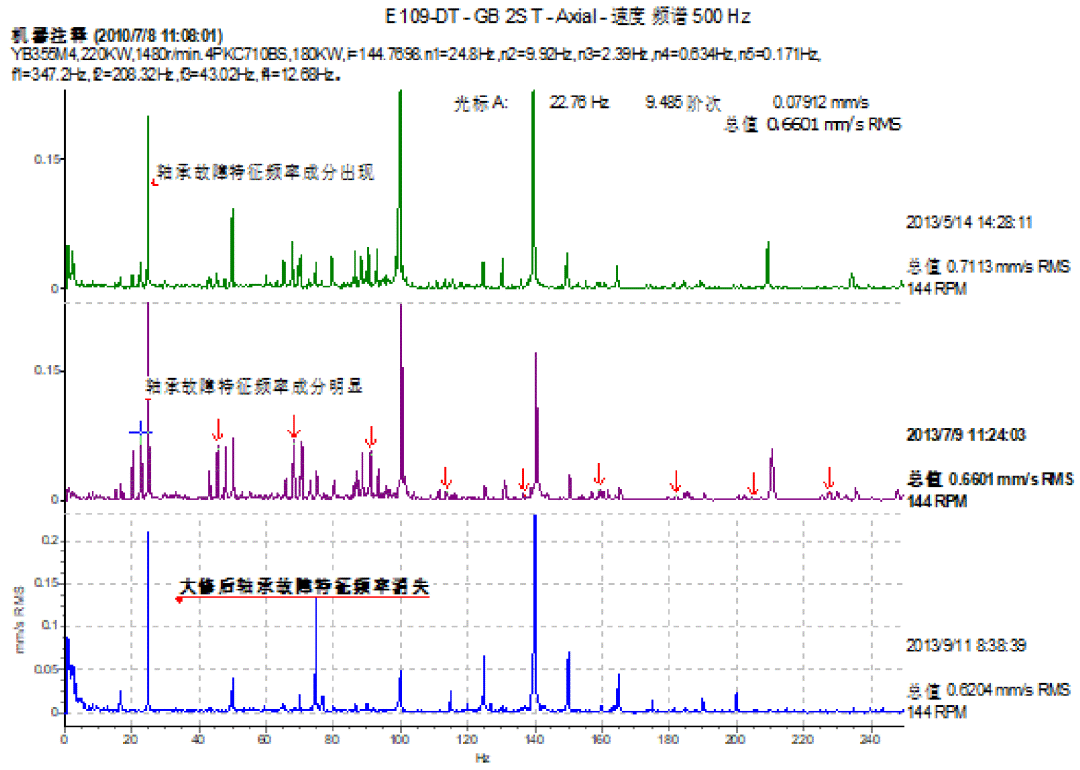

圖9 GB-2S處測點振動信號頻譜圖

5 結束語
對于低速重載齒輪箱軸承用振動的方法進行監測,前中期故障是比較難發現的,所以我們重點監測軸承故障中后期。隨著故障的發展,到了故障中后期,振動加速度和包絡解調對故障特征的指示同樣不明顯,但可以作為趨勢跟蹤進行監測。
在故障中后期,振動速度卻是一個非常有效的測量參數,當速度譜中出現了軸承故障特征頻率,可以說軸承的缺陷可以用肉眼能看得到了,此時我們就必須引起足夠的重視。
當故障發展到速度頻譜中出現了軸承故障特征頻率并伴隨有邊頻帶,即使是振動幅值很小,換句話說就是建議必須盡快計劃更換軸承了,上述的兩個案例就是很好的說明。通過上面的實例,我們還發現在軸承內圈故障特征頻率兩邊出現轉軸轉頻的邊頻帶,則是此類低速重載軸承損壞時一個比較明顯的特征。低速重載滾動軸承一旦出現故障,故障發展得較快,這就需要我們制定合適的檢測周期,特別是發現故障后。
